Trên thị trường thiết bị áp lực, Van bướm không chỉ đơn thuần là một thiết bị đóng ngắt mà còn là một hệ sinh thái đa dạng với hàng trăm tùy biến khác nhau. Tùy thuộc vào áp suất vận hành (từ PN6 đến PN25), kích thước đường ống (từ DN15 nhỏ gọn đến DN2200 khổng lồ) hay môi trường lưu chất, người dùng sẽ có những lựa chọn riêng biệt.
Bài viết này sẽ tổng hợp các loại Van bướm phổ biến nhất, giúp bạn có cái nhìn tổng quan để tìm ra loại van bạn cần.
1. Phân loại theo phương thức vận hành: Từ thủ công đến tự động
Cách chúng ta tác động lực để xoay đĩa van sẽ quyết định hiệu suất và sự tiện lợi của hệ thống.

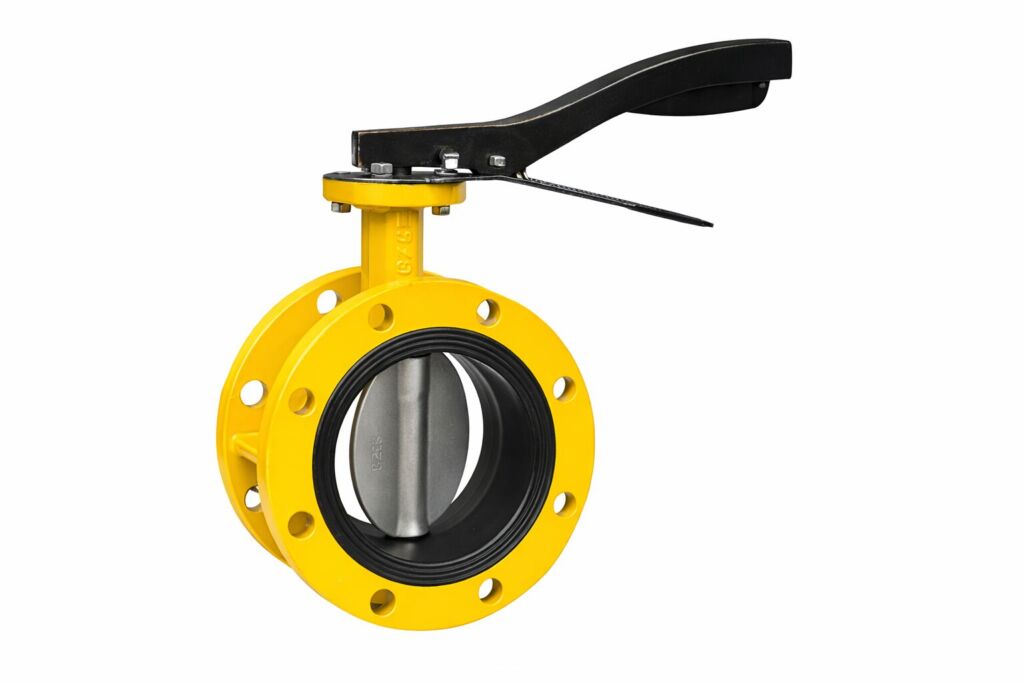

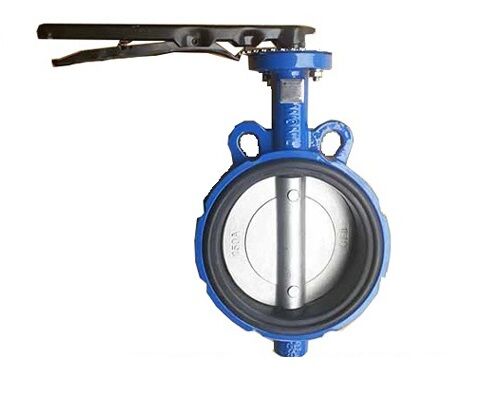

- Van bướm tay gạt: Đây là lựa chọn phổ biến nhất cho các đường ống có kích thước vừa và nhỏ (thường từ DN50 đến DN250). Cơ chế vận hành cực kỳ đơn giản: bạn chỉ cần kéo tay gạt một góc 90 độ để đóng hoặc mở van. Ưu điểm của loại này là đóng mở cực nhanh và chi phí thấp nhất trong các loại.

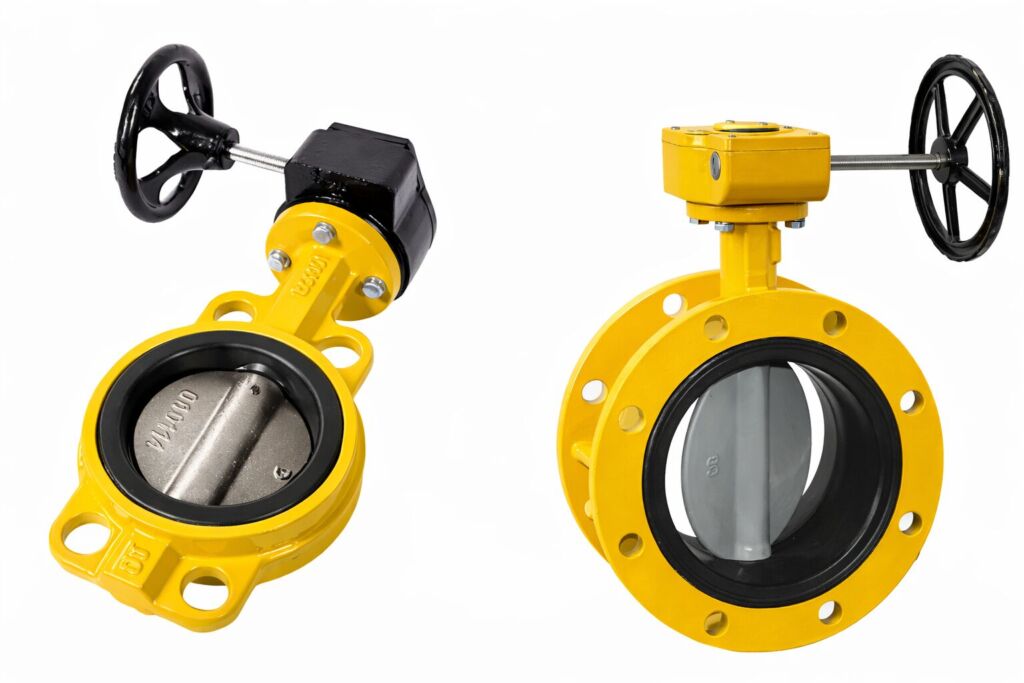

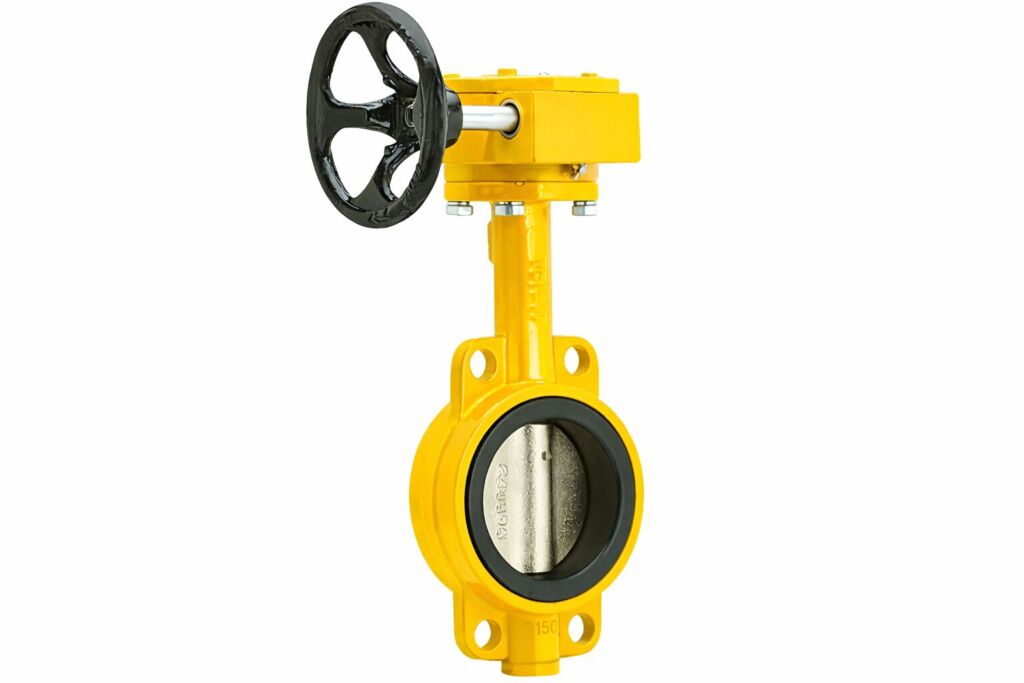

- Van bướm tay quay: Đối với các đường ống lớn (từ DN300 trở lên) hoặc hệ thống có áp suất cao, việc dùng tay gạt sẽ rất nặng. Lúc này, van được trang bị thêm một hộp số trợ lực và vô lăng. Người vận hành chỉ cần xoay vô lăng nhẹ nhàng, bộ số sẽ truyền lực để xoay đĩa van một cách chậm rãi và an toàn, tránh hiện tượng sốc áp (búa nước).

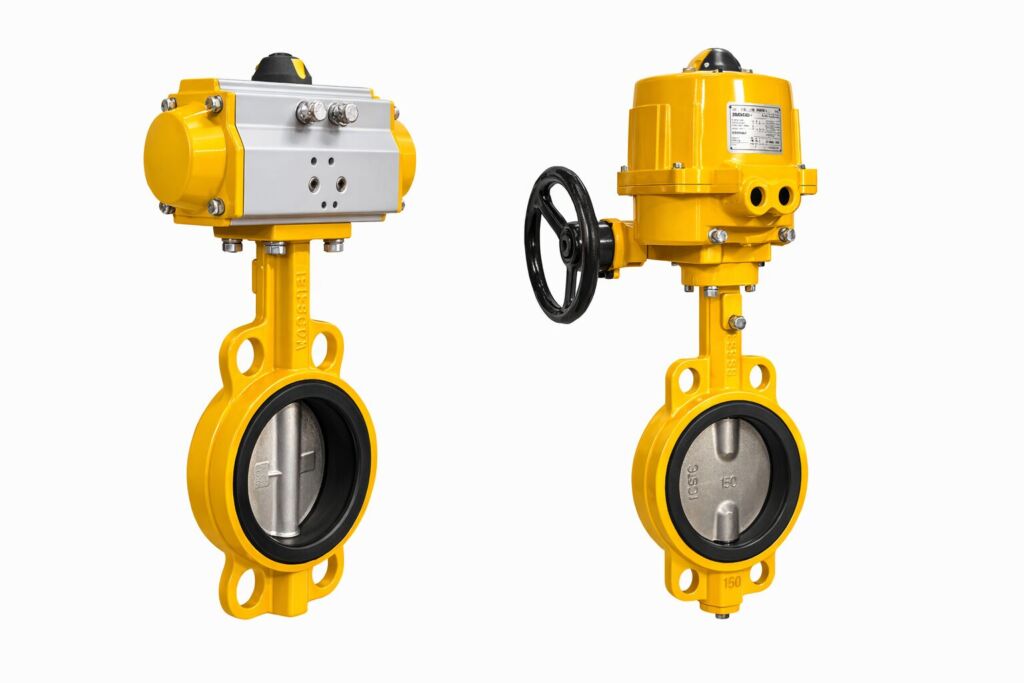

- Van bướm điều khiển tự động: Đây là đỉnh cao của sự tiện lợi trong các nhà máy tự động hóa. Thay vì dùng sức người, van được lắp thêm bộ truyền động:
- Bộ điều khiển khí nén: Sử dụng áp suất khí để đóng mở, tốc độ phản ứng cực nhanh.
- Bộ điều khiển điện: Sử dụng mô tơ điện (24V, 220V, 380V), phù hợp cho các vị trí lắp đặt trên cao hoặc xa trung tâm điều khiển.
2. Phân loại theo kiểu kết nối: Sự tương thích với đường ống
Cách van “khớp” vào đường ống quyết định độ chắc chắn và khả năng chịu tải của vị trí đó.
- Kiểu kẹp: Đây là kiểu kết nối khá kinh điển. Thân van được thiết kế mỏng, nằm gọn giữa hai mặt bích của đường ống và được siết chặt bằng các bu lông xuyên suốt. Kiểu Wafer giúp tiết kiệm diện tích, giảm trọng lượng hệ thống và lắp đặt cực kỳ linh hoạt cho nhiều tiêu chuẩn mặt bích khác nhau (JIS, ANSI, DIN).

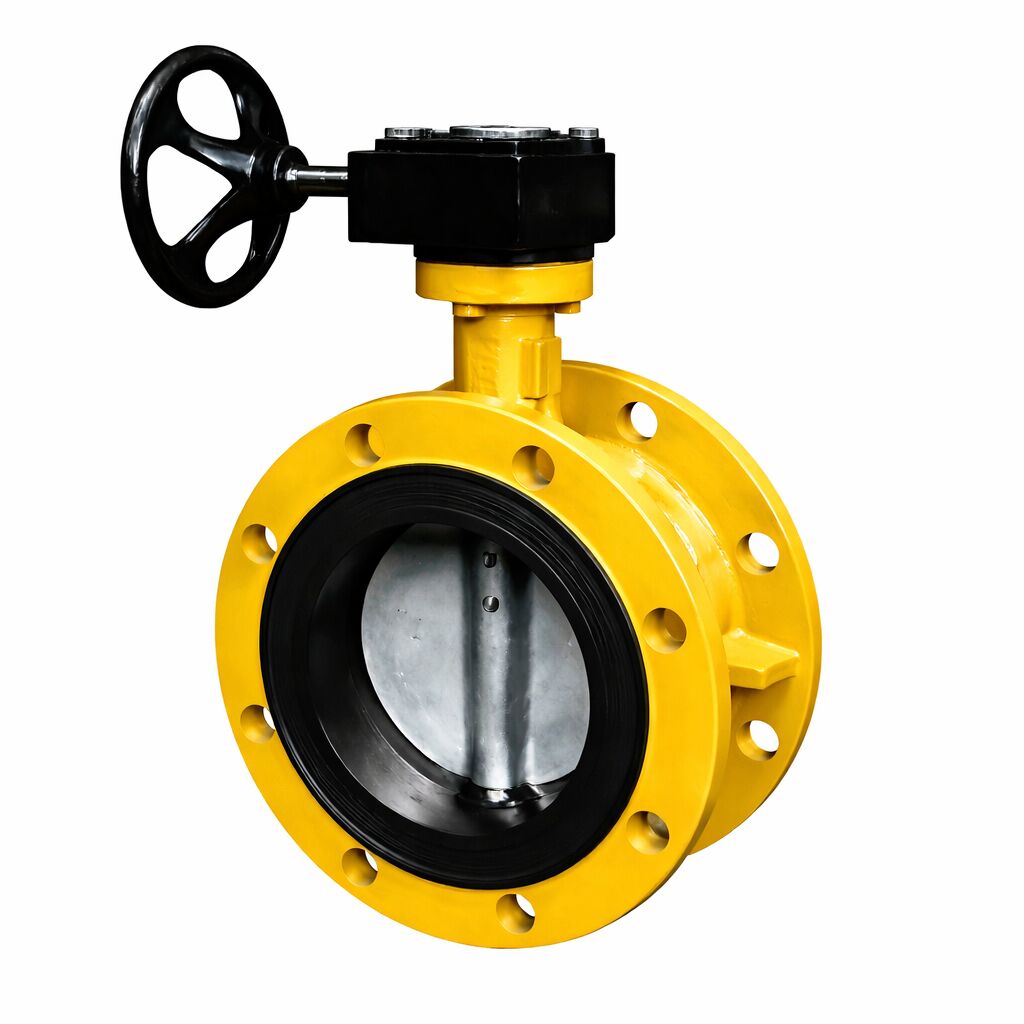

- Kiểu mặt bích: Khác với kiểu kẹp, thân van có đúc sẵn hai mặt bích hai bên. Kiểu này thường dùng cho các loại van có kích thước lớn hoặc chịu áp lực cao. Nó tạo ra sự kết nối vô cùng vững chắc, thường thấy trong các hệ thống cấp nước đô thị hoặc đóng tàu, nơi sự ổn định là ưu tiên hàng đầu.

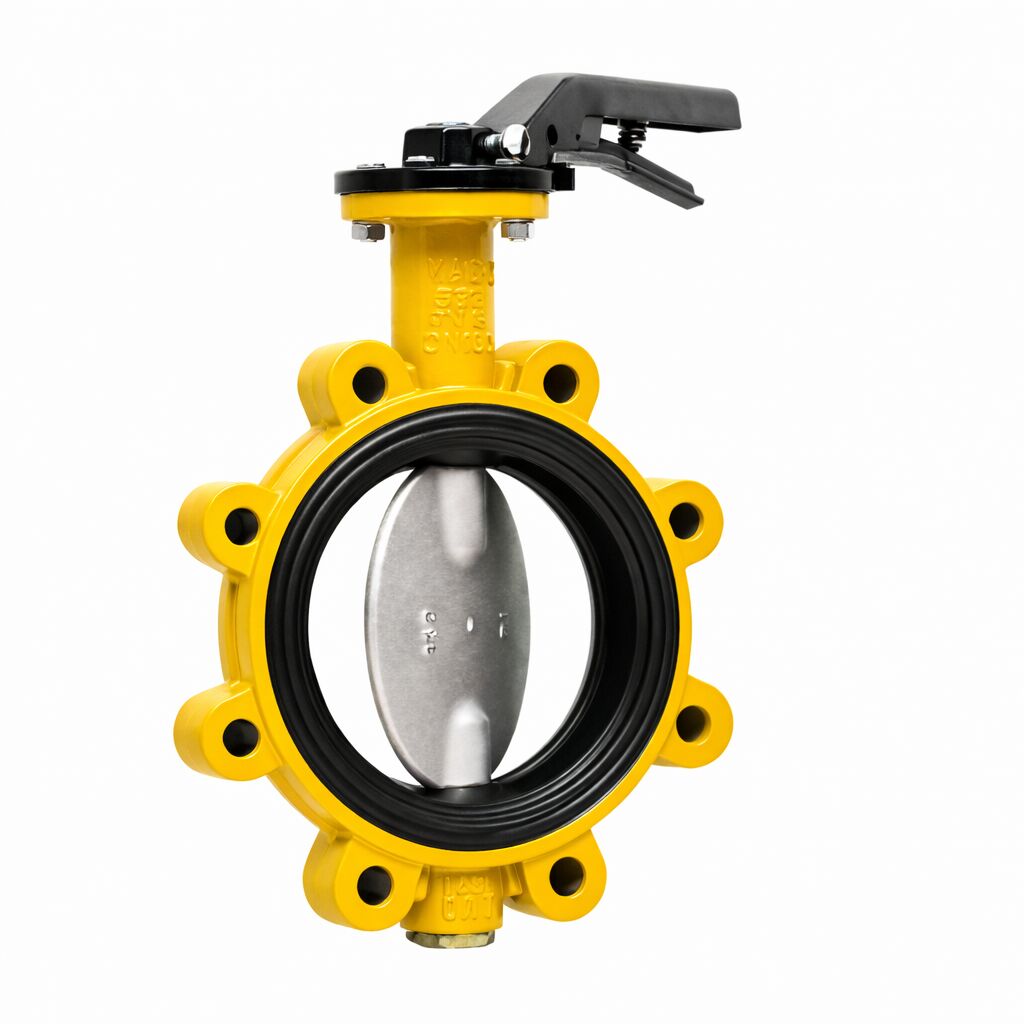

- Kiểu tai bích: Là sự kết hợp giữa hai loại trên, trên thân van có các lỗ ren để bắt bu lông trực tiếp. Kiểu này cho phép bạn tháo một bên đường ống mà van vẫn giữ được vị trí đóng chắc chắn ở bên còn lại.
3. Phân loại theo vật liệu lưu chất: Đáp ứng mọi môi trường
Mỗi loại lưu chất sẽ yêu cầu một lớp bảo vệ bằng vật liệu khác nhau để đảm bảo độ bền:
- Hệ thống nước sạch, PCCC: Thường dùng thân gang cầu, đĩa Inox hoặc gang, gioăng EPDM để tối ưu chi phí.

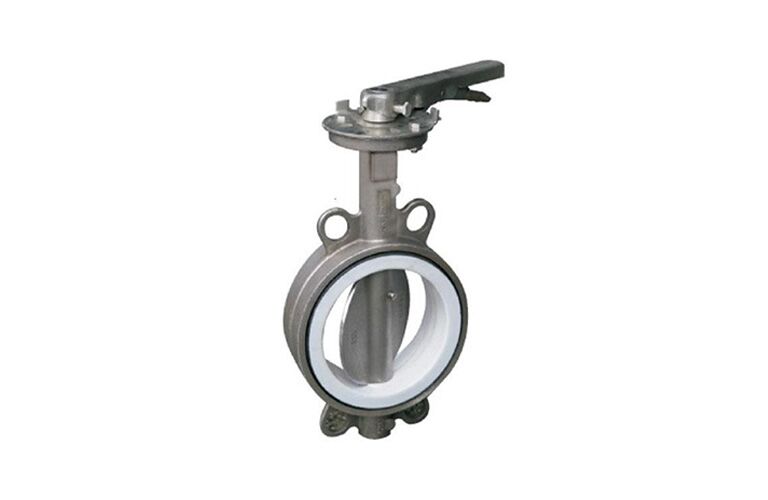

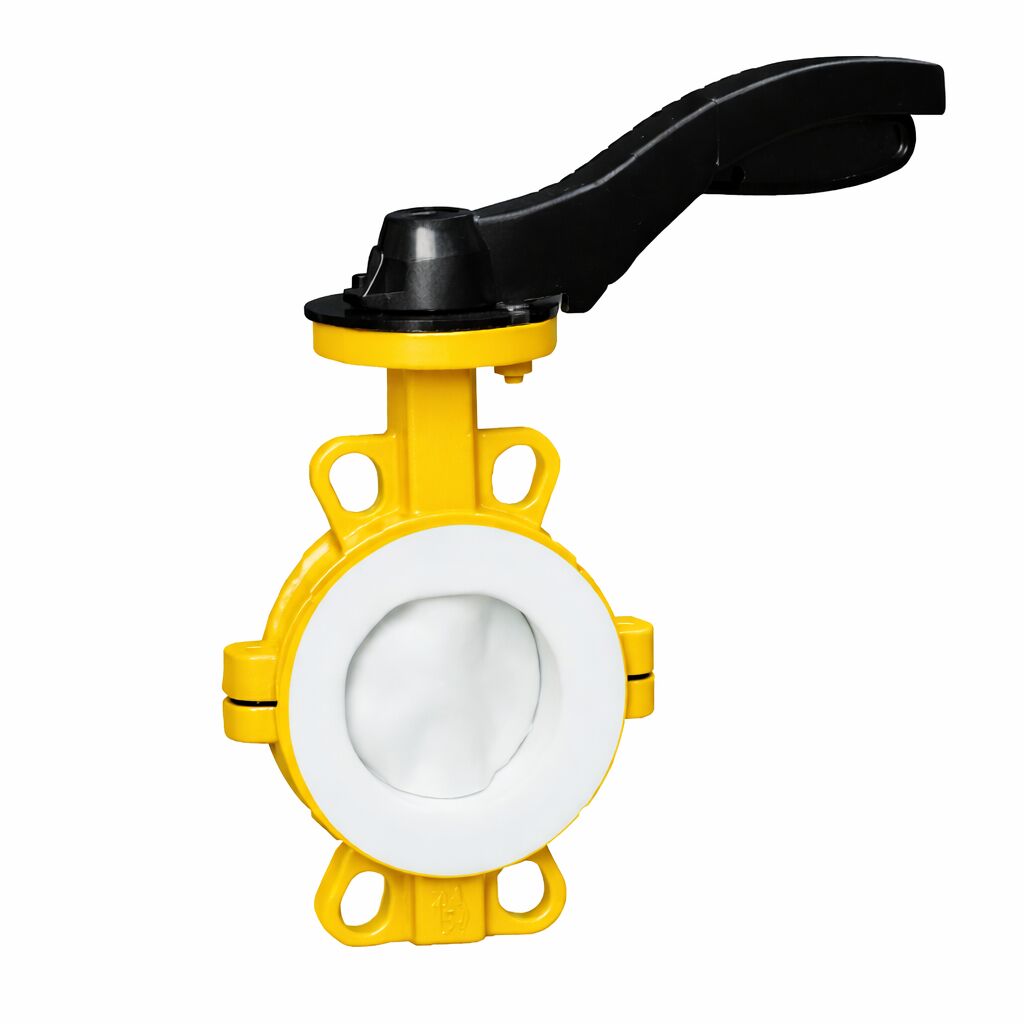

- Hệ thống nước thải, hóa chất: Yêu cầu đĩa van bằng Inox 316 hoặc phủ nhựa PTFE (Teflon) để chống ăn mòn.
- Hệ thống tàu biển: Đặc thù môi trường muối mặn, các loại van bướm thường được ưu tiên sử dụng vật liệu Đồng nhôm (Al-bronze) hoặc Inox cao cấp để ngăn chặn hiện tượng xâm thực.
Thị trường van bướm vô cùng đa dạng, và không có loại van nào là tốt nhất, chỉ có loại van phù hợp nhất với nhu cầu thực tế của bạn. Việc chọn đúng loại không chỉ giúp hệ thống vận hành trơn tru mà còn giúp bạn tiết kiệm được rất nhiều chi phí sửa chữa, thay thế sau này.
Bài viết trên đã giúp bạn phân loại các loại Van bướm phổ biến theo nhiều tiêu chí khác nhau. METAVINA mong rằng bài viết này sẽ giúp bạn lựa chọn được những thiết bị tối ưu, góp phần tạo nên những công trình bền vững và an toàn. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trong việc tư vấn kỹ thuật chuyên sâu và cung cấp những sản phẩm van công nghiệp chất lượng hàng đầu.
👉 Nắm rõ các loại van bướm là bước đầu tiên để lên dự toán vật tư chính xác. Tuy nhiên, để hệ thống vận hành trơn tru, không bị rò rỉ hay kẹt đĩa van sau một thời gian sử dụng, bạn bắt buộc phải hiểu rõ cơ chế vận hành bên trong của chúng. Hãy cùng tìm hiểu xem Van bướm là gì? Cấu tạo và nguyên lý hoạt động của Van bướm nhé!
