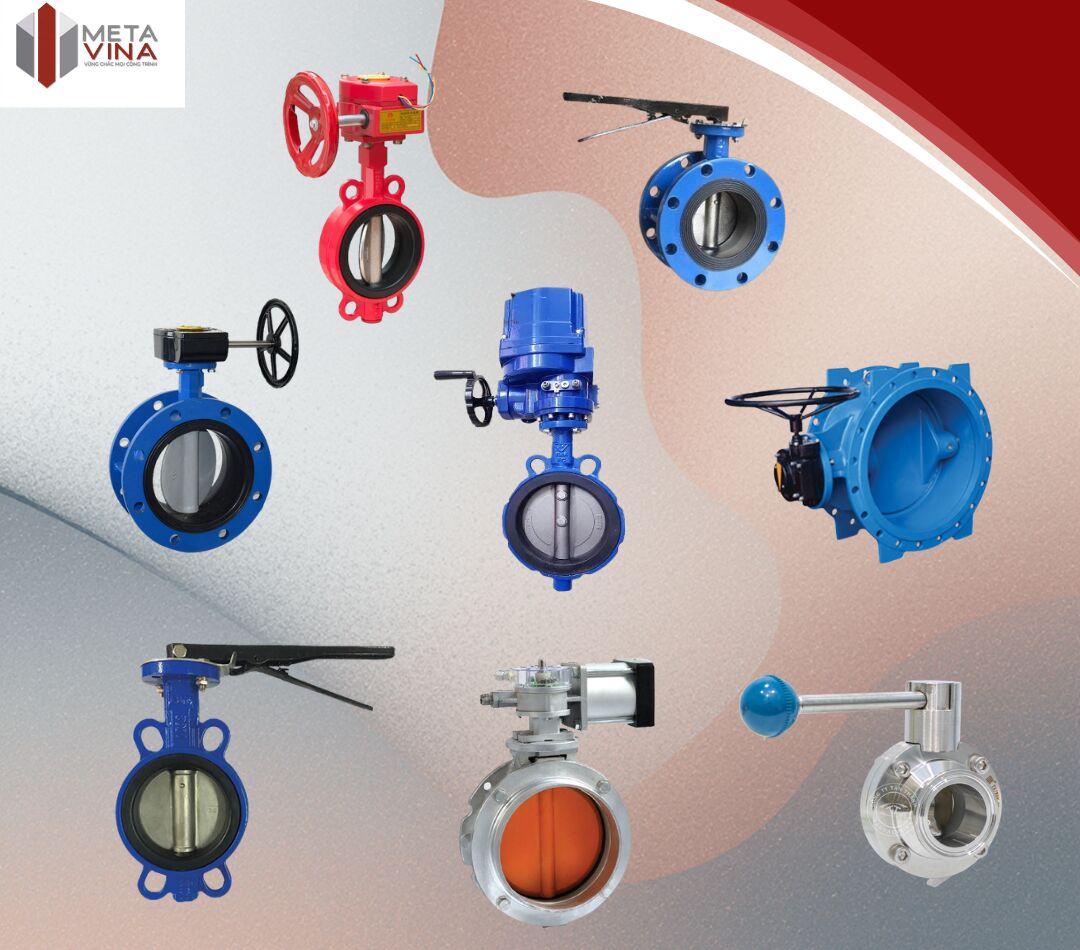

1. Van bướm là gì?

Van bướm là một loại thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy của các loại lưu chất trong đường ống. Tên gọi của nó xuất phát trực tiếp từ hình dáng và cách thức vận hành của bộ phận đóng ngắt chính. Đĩa van có dạng một hình tròn dẹt, khi xoay quanh trục, chuyển động của nó mô phỏng hình ảnh đôi cánh bướm đang vẫy. Sự linh hoạt này cho phép van chuyển đổi trạng thái đóng/mở cực kỳ nhanh chóng chỉ với một thao tác đơn giản.

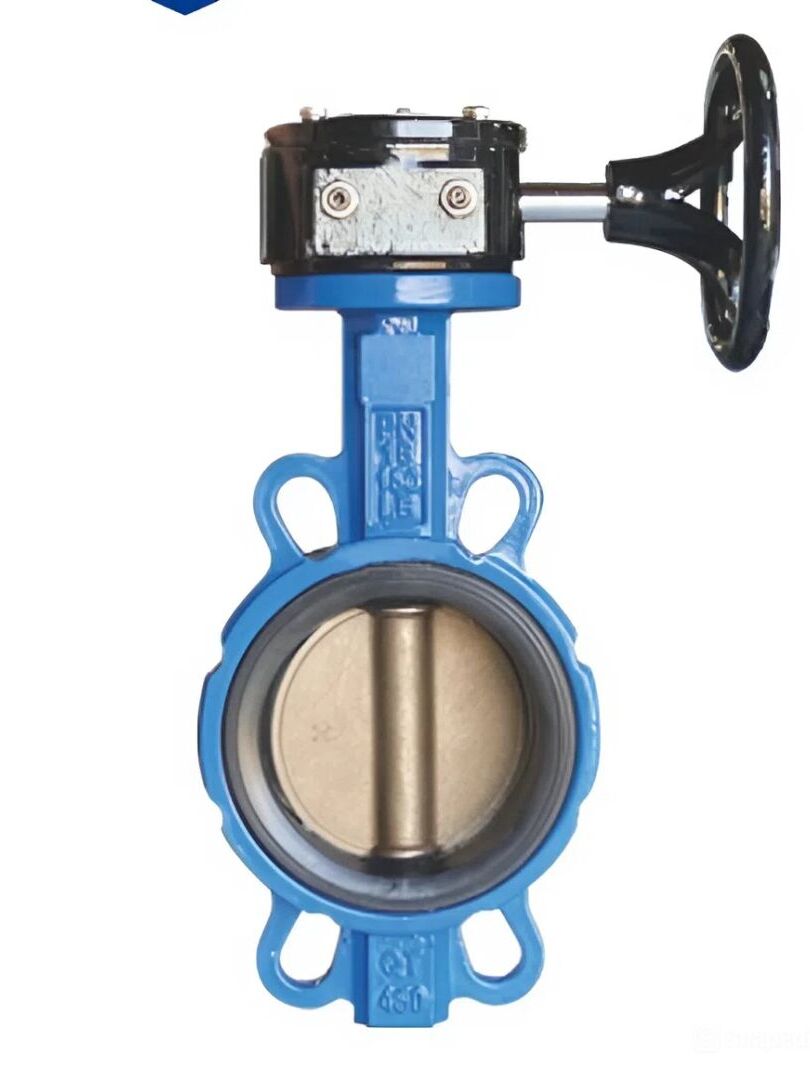

2. Cấu tạo của van bướm

Để đảm bảo khả năng chịu áp suất lớn và độ bền cao, một chiếc van bướm tiêu chuẩn được cấu thành từ 4 bộ phận:

• Thân van: Đây là khung xương ngoài cùng, chịu trách nhiệm bảo vệ toàn bộ linh kiện bên trong và kết nối trực tiếp với đường ống. Thân van thường được đúc từ các vật liệu có độ bền cơ học cao như gang cầu, thép hoặc inox. Bên ngoài thân thường được phủ một lớp sơn epoxy dày để chống lại các tác động ăn mòn từ môi trường và thời tiết.
• Đĩa van: Bộ phận này được ví như trái tim của van, trực tiếp tiếp xúc và ngăn chặn dòng chảy. Đĩa van có dạng tròn dẹt, thường được chế tạo từ inox 304 hoặc 316 để đảm bảo tính chống gỉ sét tuyệt đối. Bề mặt đĩa được mài nhẵn để giảm thiểu tối đa lực ma sát, giúp việc vận hành trở nên nhẹ nhàng và chính xác hơn.
• Trục van: Đây là thanh kim loại đóng vai trò truyền động từ bộ phận điều khiển xuống đĩa van. Trục phải được làm từ thép không gỉ cường độ cao để đảm bảo không bị biến dạng hay gãy gập dưới áp lực cực lớn của lưu chất khi van đang ở trạng thái đóng hoặc điều tiết.
• Gioăng làm kín: Là lớp đệm nằm bên trong thân van, bao quanh mép đĩa van. Gioăng thường làm từ các loại cao su tổng hợp như EPDM, NBR hoặc PTFE (Teflon). Khi van đóng, đĩa van sẽ ép chặt vào lớp gioăng này để tạo ra độ kín khít tuyệt đối, ngăn chặn mọi sự rò rỉ lưu chất ra ngoài.

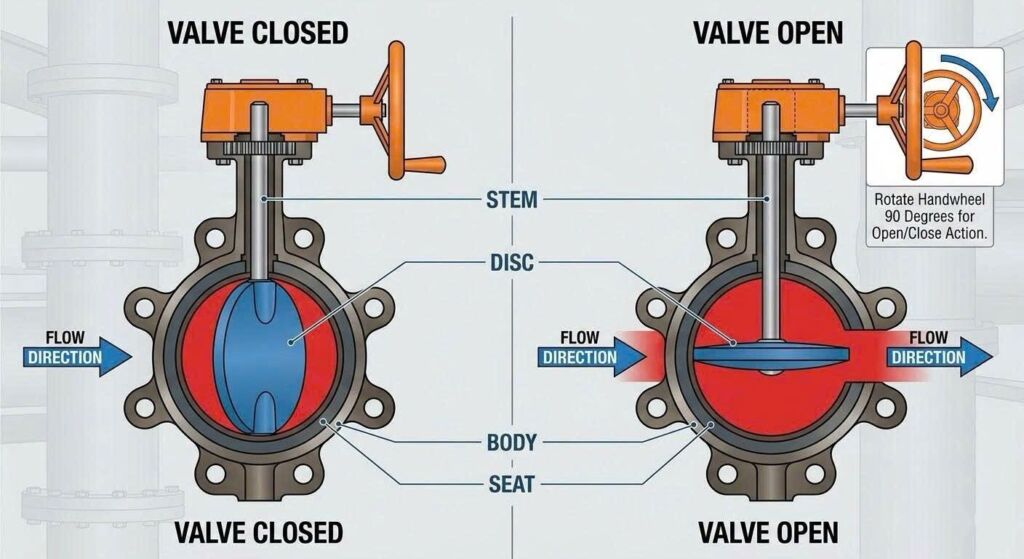

3. Nguyên lý vận hành: Cơ chế xoay 1/4 vòng (90 độ)

Nguyên lý hoạt động của van bướm rất trực quan nhưng đạt hiệu quả kỹ thuật cực cao:

• Trạng thái đóng hoàn toàn: Khi bộ phận điều khiển (tay gạt hoặc tay quay) ở vị trí đóng, trục van sẽ xoay đĩa van vuông góc với hướng của dòng chảy. Lúc này, toàn bộ bề mặt đĩa ép chặt vào gioăng làm kín, chặn đứng hoàn toàn lưu chất.
• Trạng thái mở hoàn toàn: Khi người vận hành xoay một góc đúng 90 độ, đĩa van sẽ nằm song song với hướng đường ống. Ở vị trí này, sức cản của đĩa đối với dòng chảy là thấp nhất, cho phép lưu chất đi qua với lưu lượng tối đa.
• Khả năng điều tiết: Ngoài hai trạng thái cực đoan, van bướm có thể dừng ở các góc độ trung gian để kiểm soát lượng nước hoặc khí đi qua nhiều hay ít theo nhu cầu thực tế.

4. Ứng dụng và giá trị trong thực tế

Nhờ cấu tạo tinh gọn, van bướm giúp giảm đáng kể trọng lượng và không gian lắp đặt so với các dòng van cổng hay van bi cùng kích thước. Sự đa dạng về vật liệu giúp van thích ứng được với nhiều dải nhiệt độ và áp suất khác nhau (từ PN10 đến PN25 hoặc cao hơn). Từ những đường ống dân dụng nhỏ cho đến các hệ thống công nghiệp khổng lồ lên tới DN2000, van bướm luôn là lựa chọn hàng đầu nhờ sự đơn giản trong vận hành và chi phí bảo trì cực thấp.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về khái niệm, cấu tạo và nguyên lý vận hành của Van bướm. Qua những thông tin chi tiết trên, METAVINA mong rằng bài viết sẽ trở thành tài liệu tham khảo hữu ích, giúp bạn tự tin hơn trong việc lựa chọn loại van phù hợp nhất với yêu cầu kỹ thuật, từ đó tối ưu hóa hiệu suất vận hành và đảm bảo an toàn cho công trình của mình.
