Van bướm tay gạt và van bướm tay quay: Nên chọn loại nào?

Trong các hệ thống đường ống nước và chất lỏng công nghiệp, van bướm làm nhiệm vụ đóng ngắt và điều tiết dòng chảy. Tuy nhiên, một câu hỏi kinh điển mà bất kỳ kỹ sư vận hành hay chủ đầu tư nào cũng gặp phải chính là: Nên dùng tay gạt hay tay quay? Sự khác biệt không đơn thuần nằm ở cái tên hay hình dáng bên ngoài, mà nó liên quan trực tiếp đến cơ học, áp suất dòng chảy và sự an toàn của người vận hành. Bài viết này sẽ đi sâu vào phân tích sự khác biệt về lực vận hành và kích thước để giúp bạn đưa ra quyết định đầu tư đúng đắn nhất.

1. Bản chất cơ học và trải nghiệm vận hành

Điểm khác biệt cốt lõi giữa hai dòng van này nằm ở cách thức chúng ta truyền lực để làm xoay đĩa van một góc 90°.

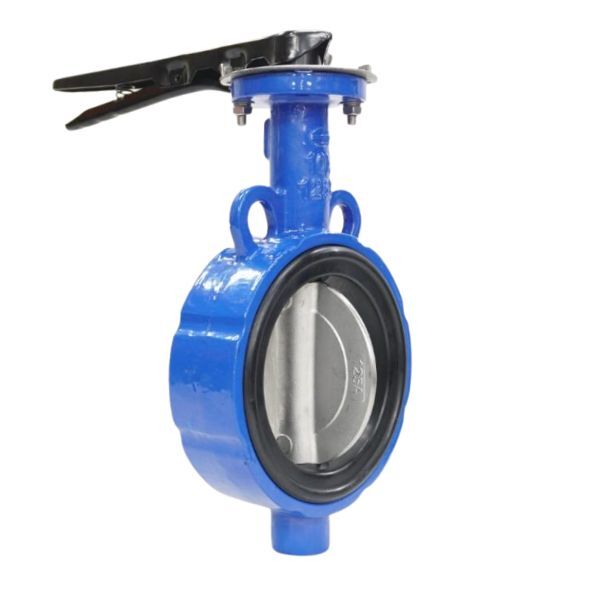

Van bướm tay gạt: Đây là kiểu vận hành đơn giản và trực tiếp nhất. Một thanh đòn dài được gắn thẳng vào trục van. Khi bạn dùng lực cánh tay để gạt, trục van sẽ xoay theo tỉ lệ 1:1. Nghĩa là, tay bạn đi bao nhiêu độ, đĩa van xoay bấy nhiêu độ. Ưu điểm lớn nhất của nó là tốc độ. Trong những tình huống khẩn cấp cần đóng ngắt dòng chảy ngay lập tức, tay gạt là lựa chọn tối ưu với khả năng đóng/mở chỉ trong một cái chớp mắt.

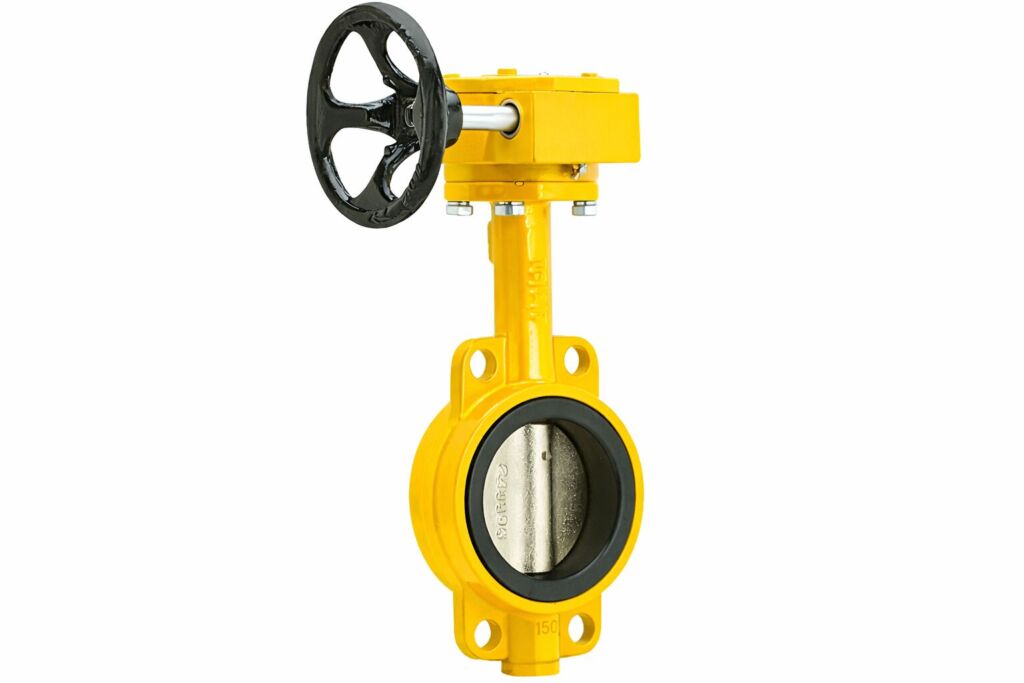

Van bướm tay quay: Hay còn gọi là van bướm hộp số. Thay vì dùng đòn bẩy, loại van này sử dụng một bộ truyền động bánh răng (thường là bánh răng vít – trục vít). Khi bạn xoay vô lăng nhiều vòng, các bánh răng này sẽ nhân lực lên gấp nhiều lần để xoay trục van một cách từ từ. Đây là một quy trình vận hành êm ái và kiểm soát. Bạn không thể đóng van ngay lập tức, nhưng bù lại, bạn có thể dừng đĩa van ở bất kỳ góc độ nào (ví dụ 15°, 30°, 45°) để điều tiết lưu lượng một cách cực kỳ chính xác.

2. Bài toán về kích thước và Lực vận hành

Tại sao chúng ta không dùng tay gạt cho mọi kích thước để tiết kiệm thời gian? Câu trả lời nằm ở Momen xoắn.

Khi dòng chảy đi qua đường ống, áp suất của lưu chất sẽ tác động trực tiếp lên bề mặt đĩa van. Diện tích đĩa van càng lớn, áp lực này càng kinh khủng.

Khi nào nên ưu tiên Van bướm tay gạt?

Thông thường, đối với các đường ống có kích thước nhỏ từ DN50, DN65, DN80, DN100 đến DN125, lực cản của dòng nước vẫn nằm trong tầm kiểm soát của sức người. Việc sử dụng tay gạt ở phân khúc này giúp:

Tiết kiệm không gian: Tay gạt mỏng và dẹt, phù hợp cho các hầm máy chật hẹp.
Tiết kiệm chi phí: Cấu tạo đơn giản giúp giá thành rẻ hơn so với dòng có hộp số.
Thao tác nhanh: Phù hợp cho các hệ thống lọc, hệ thống xả thải cần đóng mở liên tục.

Tại sao từ DN150 phải chuyển sang Van bướm tay quay?

Khi đường ống đạt đến kích thước DN150 (tương đương phi 168mm), diện tích đĩa van đã đủ lớn để tạo ra một lực cản lớn khi đối đầu với áp suất dòng chảy (thường là PN10 hoặc PN16).

Sức nặng vật lý: Nếu cố tình dùng tay gạt cho size DN150 hoặc DN200, người vận hành sẽ phải gồng mình rất vất vả, thậm chí cần 2 người hỗ trợ.
Nguy cơ Phản lực: Khi mở van tay gạt ở áp suất cao, áp lực nước có thể đẩy ngược tay gạt về phía trước với tốc độ rất nhanh, dễ gây chấn thương cho nhân viên kỹ thuật.
Giải pháp tay quay: Hộp số trợ lực lúc này đóng vai trò như một chiếc kích thủy lực. Nó giúp một người bình thường cũng có thể đóng/mở một chiếc van khổng lồ size DN300, DN500 một cách nhẹ nhàng bằng một tay. Việc đóng mở từ từ của tay quay còn giúp ngăn chặn hiện tượng búa nước – thứ có thể làm rung lắc và phá hủy đường ống nếu bị đóng ngắt quá đột ngột.

3. Đừng chỉ vì tiết kiệm thêm chi phí mà làm khó hệ thống

Việc lựa chọn van bướm không chỉ là nhìn vào bảng giá. Một chiếc van tay gạt có thể rẻ hơn, nhưng nếu lắp vào một đường ống DN200, bạn sẽ sớm nhận ra sự bất tiện khi mỗi lần đóng van. Ngược lại, lắp một chiếc van tay quay cho đường ống nhỏ DN50 đôi khi lại gây lãng phí và chậm trễ trong thao tác.

Hy vọng rằng những phân tích chi tiết và so sánh chuyên sâu ở trên đã cung cấp cho bạn câu trả lời. Việc thấu hiểu sự khác biệt giữa lực vận hành và quy chuẩn kích thước không chỉ giúp bạn tối ưu hóa chi phí đầu tư ban đầu mà còn đảm bảo sự an toàn, bền bỉ cho toàn bộ quy trình vận hành về lâu dài. METAVINA mong rằng với những kiến thức kỹ thuật này, bạn sẽ tự tin hơn trong việc đưa ra quyết định mua sắm chính xác, phù hợp với đặc thù riêng của từng đường ống. Chúng tôi luôn tin rằng một hệ thống vận hành trơn tru bắt đầu từ những lựa chọn nhỏ nhưng đúng đắn nhất. Nếu bạn vẫn còn băn khoăn về thông số kỹ thuật hoặc cần một giải pháp tư vấn chuyên biệt cho công trình của mình, đừng ngần ngại liên hệ với METAVINA để được hỗ trợ tận tâm và chuyên nghiệp nhất!
