Trong các hệ thống công nghiệp hiện đại, việc đảm bảo an toàn vận hành cho các thiết bị điều khiển trong môi trường ẩm ướt hay ngập nước là ưu tiên hàng đầu. Đặc biệt, đối với các dòng van bướm tay gạt truyền thống hay các hệ thống tự động hóa sử dụng van bướm khí nén, tiêu chuẩn kháng nước IP67 và IP68 của bộ điều khiển đóng vai trò quyết định đến độ bền và hiệu suất của toàn bộ hệ thống. Bài viết này sẽ đi sâu vào định nghĩa kỹ thuật và phân tích sự khác biệt giữa các cấp độ bảo vệ này.
1. Định nghĩa và ý nghĩa kỹ thuật của chỉ số IP
Tiêu chuẩn IP (Ingress Protection) là bộ tiêu chuẩn quốc tế dùng để đánh giá khả năng bảo vệ của lớp vỏ thiết bị chống lại sự xâm nhập từ bụi bẩn và chất lỏng. Ký tự thứ nhất (số 6) đại diện cho khả năng chống bụi tuyệt đối, ngăn chặn hoàn toàn sự tiếp xúc của các vật thể rắn bên ngoài vào các bộ phận điện tử nhạy cảm. Ký tự thứ hai (số 7 hoặc 8) thể hiện cấp độ bảo vệ chống lại chất lỏng:

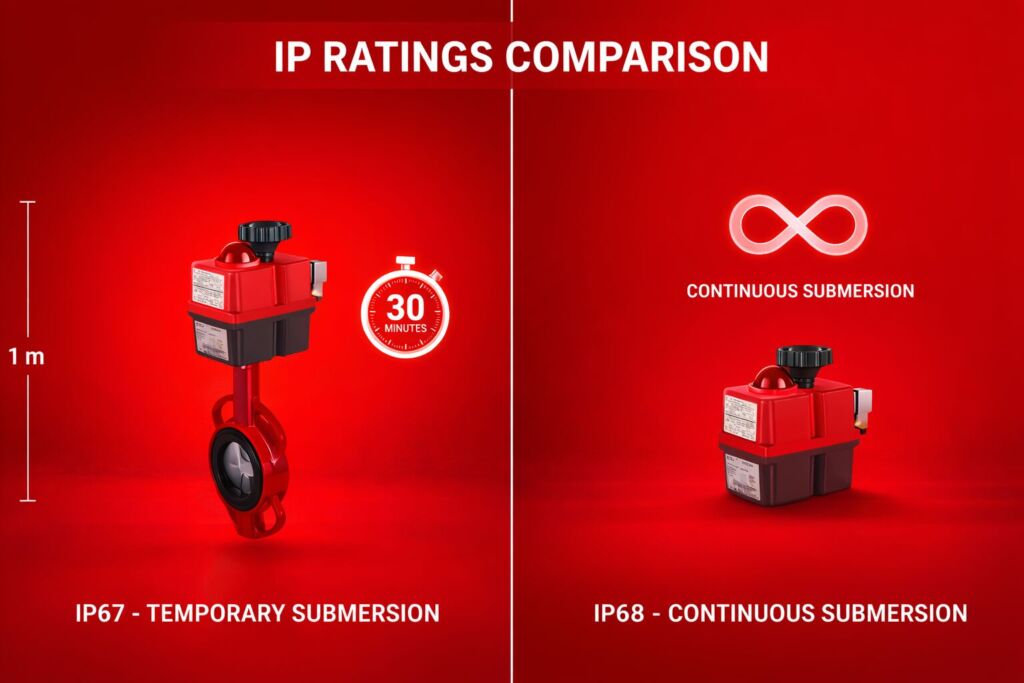

- Chuẩn IP67: Thiết bị được thiết kế để chịu được việc ngâm nước tạm thời trong khoảng thời gian tối đa 30 phút ở độ sâu từ 15 cm đến 1 mét. Đây là tiêu chuẩn phổ biến nhất cho các thiết bị lắp đặt ngoài trời có mái che hoặc chịu tác động của nước mưa.
- Chuẩn IP68: Đây là cấp độ bảo vệ cao cấp nhất cho phép thiết bị hoạt động ổn định khi ngâm nước liên tục dưới áp suất và độ sâu lớn hơn (thường từ 2 mét trở lên tùy theo công bố của nhà sản xuất).
Đối với các dòng van bướm tay gạt, dù phần cơ học rất bền bỉ, nhưng nếu được tích hợp bộ báo vị trí (Limit Switch Box) không đạt chuẩn IP67, hơi nước có thể làm rỉ sét tiếp điểm điện, gây báo sai tín hiệu về trung tâm điều khiển.
2. Phân tích kỹ thuật
Về mặt kỹ thuật, để đạt được tiêu chuẩn IP67 hay IP68, bộ truyền động của van bướm khí nén hoặc bộ điện phải có cấu tạo vỏ cực kỳ khít. Lớp vỏ thường được đúc từ hợp kim nhôm nguyên khối hoặc nhựa ABS cao cấp, bề mặt được sơn phủ tĩnh điện epoxy chống ăn mòn. Các vị trí tiếp giáp như nắp đậy, trục truyền động và các cổng đấu nối dây dẫn đều được lót gioăng cao su O-ring chất lượng cao (thường là vật liệu EPDM hoặc Viton).
Điểm khác biệt nhất về mặt kỹ thuật nằm ở khả năng chịu áp suất thủy tĩnh. Trong khi chuẩn IP67 chỉ yêu cầu kín nước ở áp suất bề mặt thấp, thì chuẩn IP68 yêu cầu thiết kế vỏ dày hơn và gioăng đúc đặc biệt để không bị biến dạng khi áp lực nước tăng dần theo độ sâu. Đối với dòng van bướm cổ dài, phần trục van được kéo dài giúp tách biệt bộ điều khiển ra khỏi môi trường rác thải, bùn lầy, nhưng chính bộ điều khiển vẫn phải đạt chỉ số IP cao để ngăn chặn hiện tượng thẩm thấu hơi ẩm từ bên dưới bốc lên.

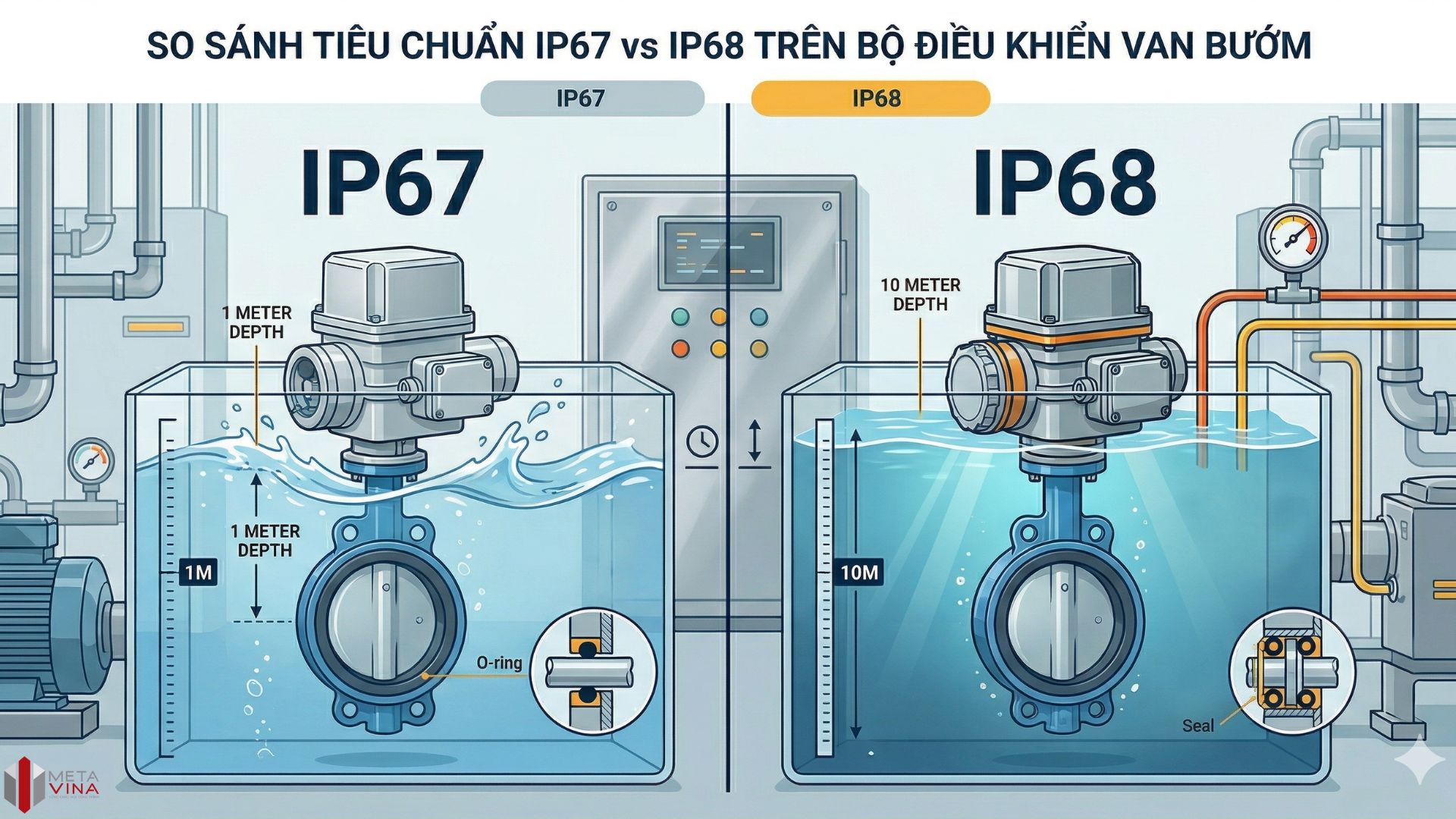

3. So sánh chi tiết giữa tiêu chuẩn IP67 và IP68
Về khả năng ứng dụng, chuẩn IP67 là giải pháp kinh tế và hiệu quả cho các hệ thống tưới tiêu, trạm bơm lắp trên cạn hoặc các van bướm khí nén làm việc trong môi trường nhà máy thường xuyên xịt rửa vệ sinh. Trong khi đó, IP68 là lựa chọn bắt buộc cho các hệ thống thoát nước ngầm, các khu vực hố ga trũng hoặc các bể chứa có nguy cơ ngập lụt kéo dài.
Về chi phí và bảo trì, bộ điều khiển IP68 thường có giá thành cao hơn do quy trình sản xuất và kiểm định khắt khe hơn. Tuy nhiên, IP68 lại mang đến sự an tâm tuyệt đối, giúp giảm thiểu chi phí thay thế thiết bị do cháy nổ mạch điện khi xảy ra sự cố thiên tai, ngập lụt vượt mức dự toán.
Việc sử dụng IP67 cho một hệ thống thường xuyên bị ngập nước sẽ dẫn đến tình trạng bị thấm dần dần, làm hỏng cuộn coil hoặc bảng mạch, gây ra những thiệt hại lớn về kinh tế và gián đoạn vận hành công trình.
4. Công dụng của tiêu chuẩn IP trong các dòng van phổ biến
Mỗi dòng van bướm khi kết hợp với bộ điều khiển đạt chuẩn IP sẽ phát huy tối đa công năng trong từng môi trường đặc thù. Đối với van bướm tay gạt, việc lắp thêm cảm biến IP67 giúp chuyển đổi từ vận hành thủ công sang giám sát từ xa một cách an toàn nhất. Trong khi đó, công dụng của chuẩnIP68 được thể hiện rõ nét nhất trên dòng van bướm cổ dài, cho phép thiết bị hoạt động dưới lòng đất hoặc trong các khe hẹp của hố ga mà không sợ nước xâm nhập làm tê liệt hệ thống.
Với các dòng van bướm khí nén, tiêu chuẩn chống nước không chỉ bảo vệ đầu khí mà còn bảo vệ các phụ kiện nhạy cảm đi kèm như bộ định vị (Positioner) và van điện từ. Khả năng kháng nước giúp duy trì độ chính xác của các thuật toán điều khiển, đảm bảo đĩa van đóng mở đúng góc độ, ngăn chặn hiện tượng búa nước và bảo vệ toàn bộ mạng lưới đường ống.
5. Quy trình lắp đặt và kiểm tra an toàn thiết bị
Quy trình lắp đặt bộ điều khiển đạt chuẩn chống nước đòi hỏi sự tỉ mỉ trong từng chi tiết. Một sai lầm phổ biến là quên xiết chặt ốc giữ dây điện hoặc lắp ngược hướng nắp đậy, khiến gioăng O-ring bị lệch, vô hiệu hóa khả năng bảo vệ của chuẩn IP67/IP68. Sau khi lắp đặt, kỹ thuật viên cần thực hiện bài kiểm tra phun nước áp lực thấp để đảm bảo không có hiện tượng rò rỉ.
Trong quá trình bảo trì, doanh nghiệp cần tham khảo các tiêu chuẩn kỹ thuật từ nhà sản xuất hoặc các cổng thông tin của Tổng cục Tiêu chuẩn Đo lường Chất lượng. Việc định kỳ kiểm tra độ đàn hồi của gioăng làm kín và độ bóng của trục van sẽ giúp duy trì cấp độ bảo vệ IP trong thời gian dài. Một thiết bị đạt chuẩn nếu không được bảo dưỡng đúng cách cũng sẽ mất đi khả năng kháng nước sau vài năm sử dụng trong môi trường hóa chất hoặc nhiệt độ khắc nghiệt.
Việc hiểu rõ về các chỉ số IP67 và IP68 không chỉ là bài toán về kỹ thuật mà còn là cam kết cho sự vận hành xuyên suốt của mọi công trình. METAVINA tin rằng một sự lựa chọn chính xác về tiêu chuẩn chống nước ngay từ giai đoạn thiết kế sẽ bảo vệ được hệ thống khỏi những rủi ro khách quan từ môi trường. Chúng tôi đem đến giải pháp tư vấn tận tâm, giúp bạn kiến tạo nên những hệ thống an toàn, hiệu quả và trường tồn cùng thời gian.
