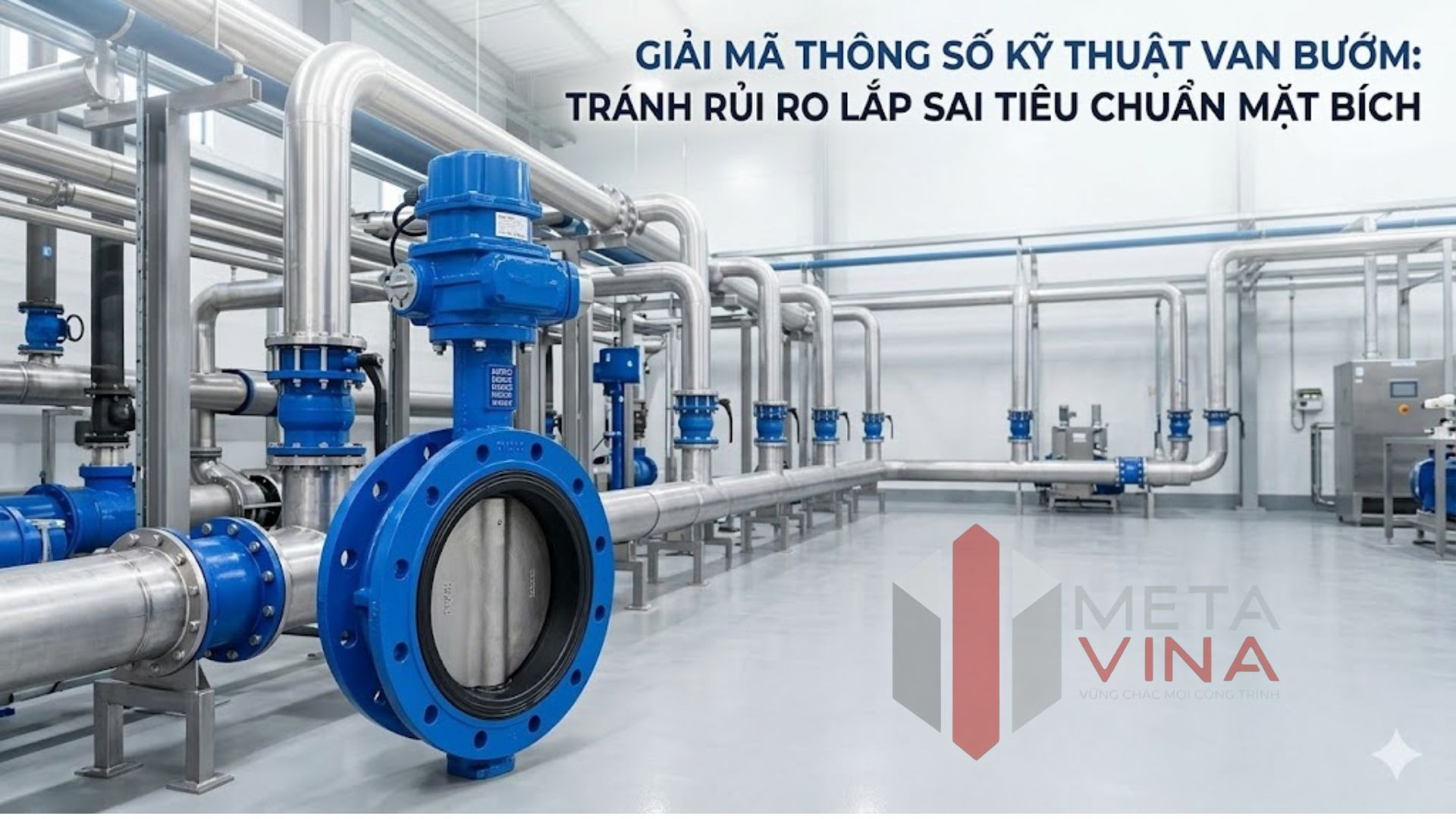

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp, việc nắm vững thông số kỹ thuật van bướm là yêu cầu bắt buộc đối với kỹ sư và nhân sự thu mua. Lựa chọn sai tiêu chuẩn mặt bích sẽ dẫn đến tình trạng lệch tâm lỗ bulong, gây rò rỉ lưu chất và suy giảm áp suất toàn hệ thống. Bài viết dưới đây sẽ phân tích chi tiết cách đọc các hệ tiêu chuẩn van bướm phổ biến nhất bao gồm JIS, ANSI, DIN và BS, giúp quá trình tra cứu và nghiệm thu vật tư diễn ra chính xác.

1. Tổng quan về thông số kỹ thuật van bướm công nghiệp

Để hiểu rõ cách đọc thông số van bướm, trước tiên cần nắm bắt các thông số định mức cốt lõi được đúc nổi trên thân van hoặc ghi trong tài liệu kỹ thuật:

• Kích thước danh định (DN – Diamètre Nominal): Thể hiện đường kính trong của ống nối chuẩn hệ mét, ví dụ DN50, DN100. Thông số này quyết định kích thước van bướm công nghiệp tương thích với đường ống.
• Áp suất làm việc (PN, Bar, PSI): Ngưỡng áp lực tối đa mà thân van và gioăng làm kín có thể chịu đựng trong điều kiện vận hành liên tục.
• Nhiệt độ giới hạn: Dải nhiệt độ an toàn phụ thuộc trực tiếp vào vật liệu cấu tạo gioăng làm kín (EPDM, PTFE, NBR) và đĩa van.
• Vật liệu chế tạo: Các mác vật liệu tiêu chuẩn cấu thành thân, đĩa, trục và gioăng, quyết định khả năng chống ăn mòn hóa học và độ bền cơ học.

2. Phân tích chi tiết các tiêu chuẩn kết nối van bướm

a. Tiêu chuẩn JIS (Nhật Bản)

JIS (Japanese Industrial Standards) là hệ thống tiêu chuẩn kỹ thuật được ứng dụng rộng rãi nhất trong các hệ thống cấp thoát nước và trạm bơm tại khu vực châu Á.

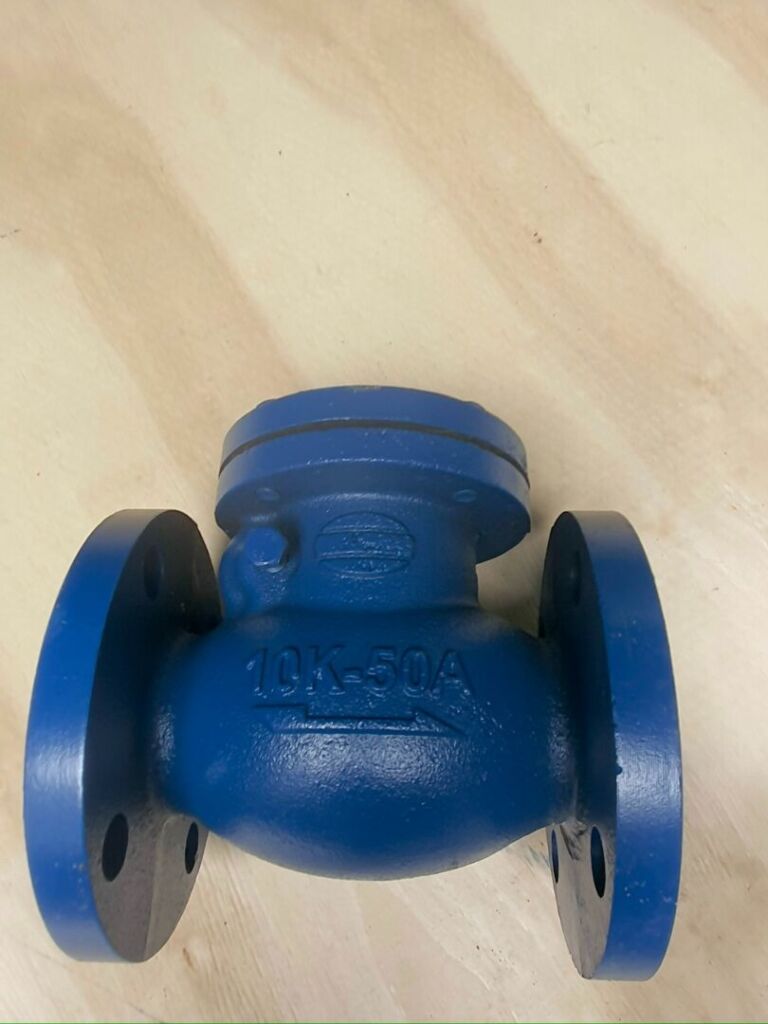

Đối với van bướm tiêu chuẩn JIS, thông số áp suất được ký hiệu bằng chữ K. Các mức phổ biến bao gồm JIS 5K, JIS 10K, JIS 16K và JIS 20K. Con số đứng trước chữ K biểu thị áp suất làm việc tối đa tính bằng đơn vị kgf/cm2. Lựa chọn đúng cấp áp lực JIS đảm bảo tính đồng bộ và an toàn khi tích hợp van vào mạng lưới đường ống hiện hữu.

b. Tiêu chuẩn ANSI (Hoa Kỳ)

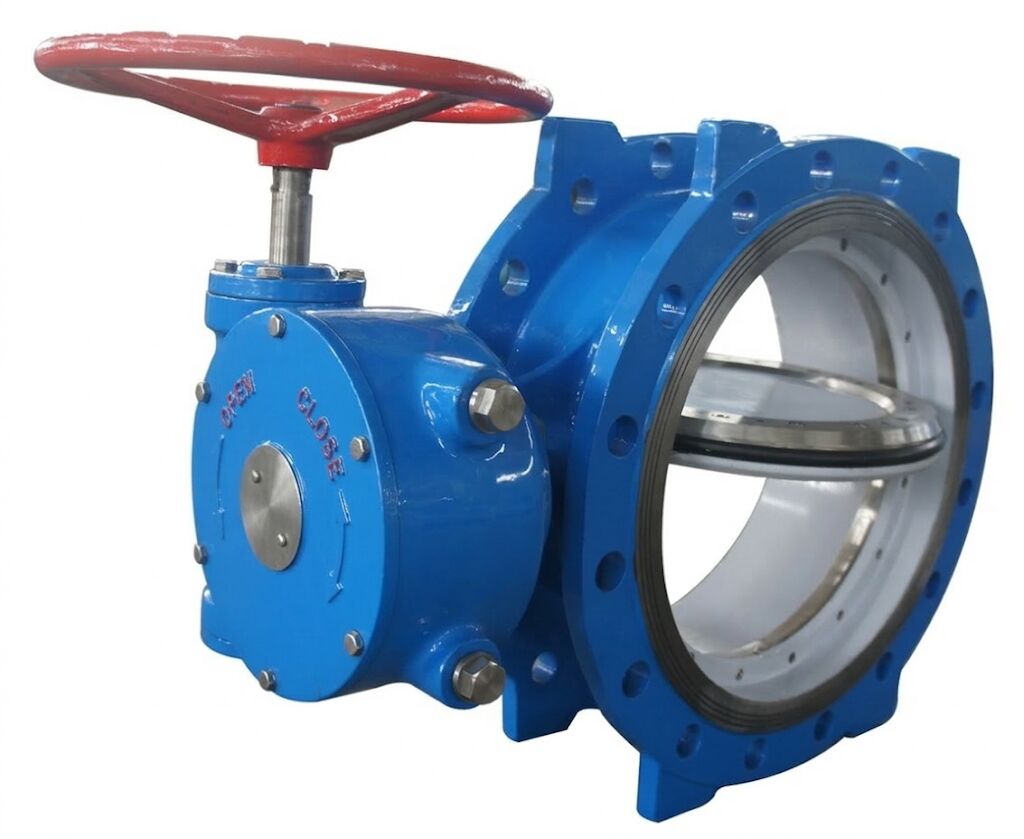

ANSI (American National Standards Institute) sử dụng hệ đo lường inch và pound, tạo ra sự khác biệt lớn so với hệ mét. Các cấp áp lực của mặt bích van bướm ANSI được phân loại theo Class: Class 150, Class 300, Class 600, Class 900.

Việc quy đổi từ Class sang Bar hoặc PSI yêu cầu đối chiếu bảng thông số kỹ thuật nghiêm ngặt, vì độ dày mặt bích và đường kính tâm lỗ bulong của tiêu chuẩn ANSI thường lớn hơn so với các tiêu chuẩn châu Á ở cùng một kích thước danh định.

c. Tiêu chuẩn DIN (Đức / Châu Âu)

DIN (Deutsches Institut für Normung) là bộ tiêu chuẩn khắt khe thường được chỉ định trong các dự án công nghiệp nặng, lọc hóa dầu và nhiệt điện.

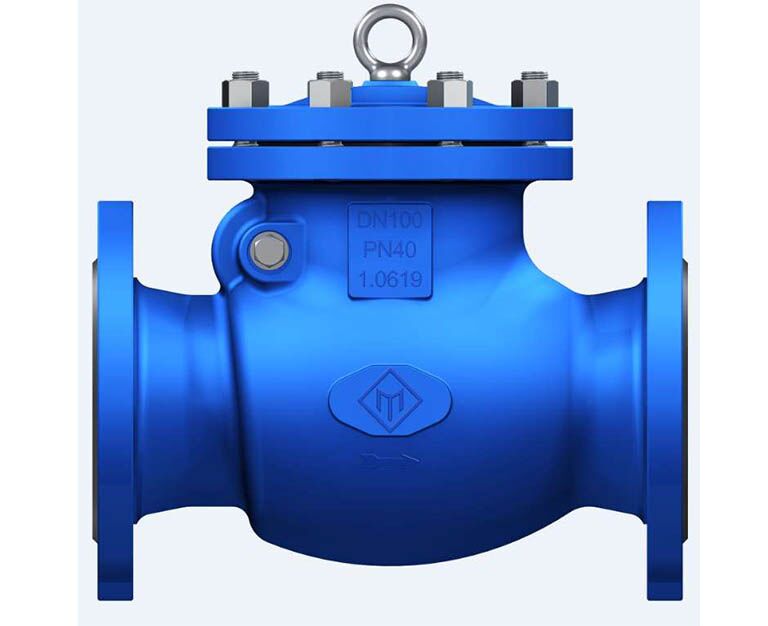

Thông số áp suất của van chuẩn DIN được ký hiệu là PN (Pressure Nominal). Một thiết bị ghi van bướm DIN PN16 có nghĩa là áp suất làm việc định mức đạt 16 Bar ở nhiệt độ cơ sở (thường là 20 độ C). Hệ tiêu chuẩn DIN có tính đồng bộ rất cao, giúp kỹ sư dễ dàng lắp lẫn các thiết bị cơ khí xuất xứ từ châu Âu.

d. Tiêu chuẩn BS (Anh Quốc)

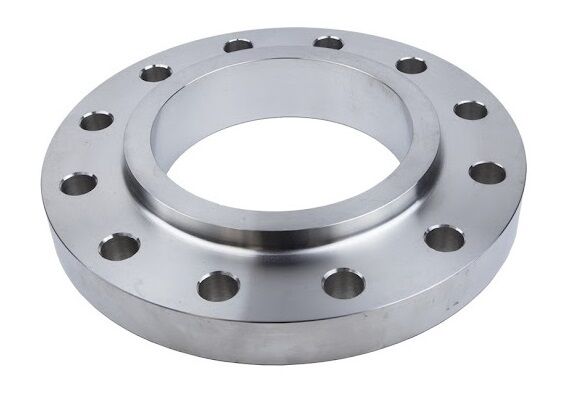

BS (British Standards) từng là hệ tiêu chuẩn độc lập nhưng hiện nay đã có sự tương quan và hòa nhập lớn với hệ thống tiêu chuẩn chung Châu Âu (EN). Trong ngành van, tiêu chuẩn BS 4504 là mã tiêu chuẩn phổ biến nhất quy định về kích thước mặt bích thép, gang và hợp kim đồng. Mặt bích BS 4504 PN16 có kích thước tâm lỗ bulong hoàn toàn trùng khớp với DIN PN16, cho phép lắp ghép chéo linh hoạt trong thực tế thi công.

3. Lưu ý kỹ thuật khi lựa chọn van bướm theo hệ tiêu chuẩn

Sai lầm nghiêm trọng nhất khi mua sắm vật tư là bỏ qua việc xác nhận tiêu chuẩn kết nối. Rủi ro rò rỉ lưu chất hoặc hỏng vỡ mặt bích hàn chắc chắn xảy ra khi cố tình siết ép các mặt bích lệch tiêu chuẩn tâm lỗ bulong.

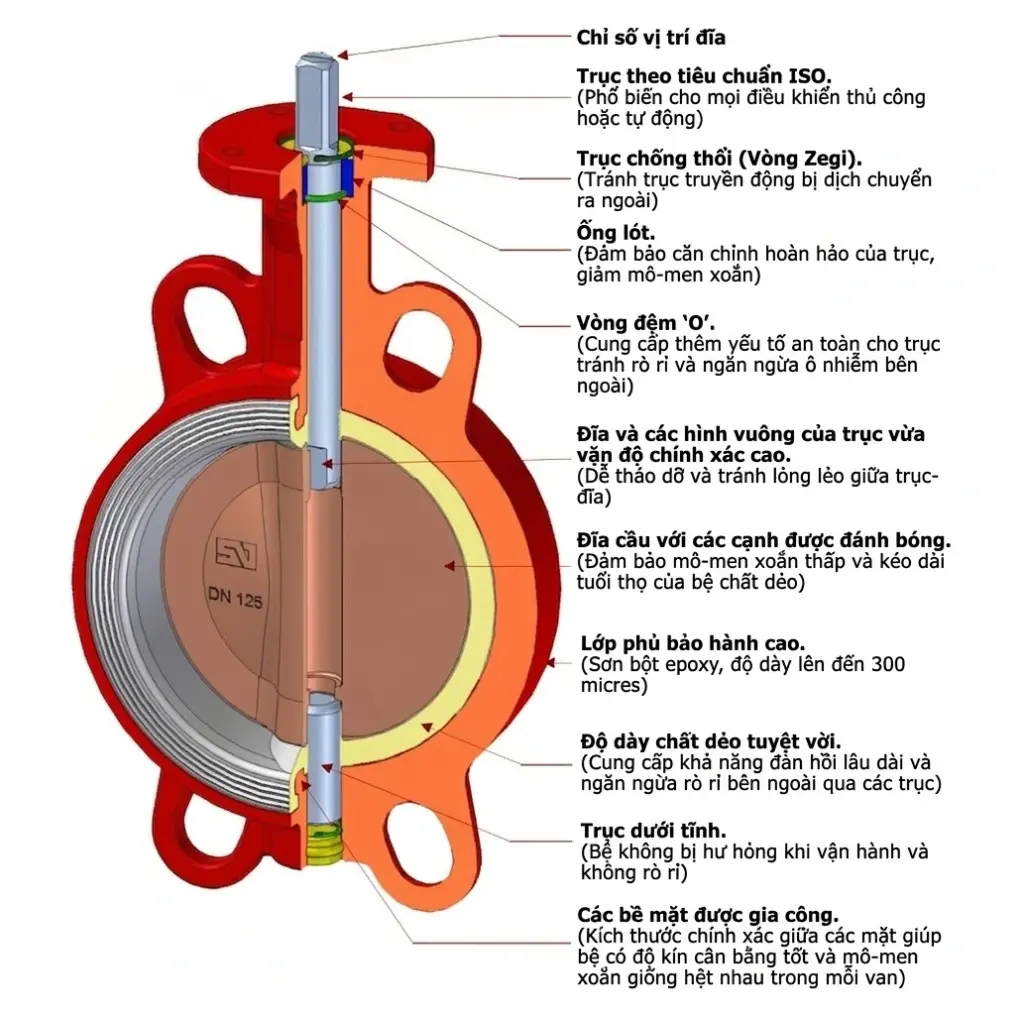

Để giải quyết bài toán này, nhiều kỹ sư ưu tiên đặt câu hỏi van bướm kẹp đa tiêu chuẩn là gì. Dạng van bướm kẹp được thiết kế với các tai định vị có rãnh oval dài. Cấu tạo hình học đặc biệt này cho phép các thanh bulong trượt dọc theo rãnh, giúp một chiếc van duy nhất có thể kẹp chặt giữa hai mặt bích đường ống chuẩn JIS 10K, BS PN16 hoặc ANSI 150. Giải pháp này giúp tối ưu hóa chi phí lưu kho vật tư và đơn giản hóa quá trình thay thế bảo dưỡng.

Bài viết trên đã tổng hợp thông tin về quy chuẩn thông số kỹ thuật van bướm công nghiệp phổ biến. METVINA hy vọng những kiến thức chuyên môn này sẽ trở thành công cụ đắc lực để quý đối tác nghiệm thu vật tư chuẩn xác, đảm bảo tính đồng bộ và an toàn áp suất cho toàn bộ hệ thống đường ống.
