| Kích cỡ (Size): | DN50 – DN600 |
| Thân van (Body): | Gang dẻo (Ductile Iron) / Gang xám phủ sơn Epoxy đỏ hoặc xanh |
| Đĩa van (Disc): | Inox 304 (SUS304) / Inox 316 (SUS316) |
| Trục van (Stem): | Thép không gỉ (Inox 416 / Inox 304) |
| Gioăng làm kín (Seat): | Cao su EPDM / NBR |
| Vận hành (Operator): | Hộp số vô lăng tay quay (Worm Gear) |

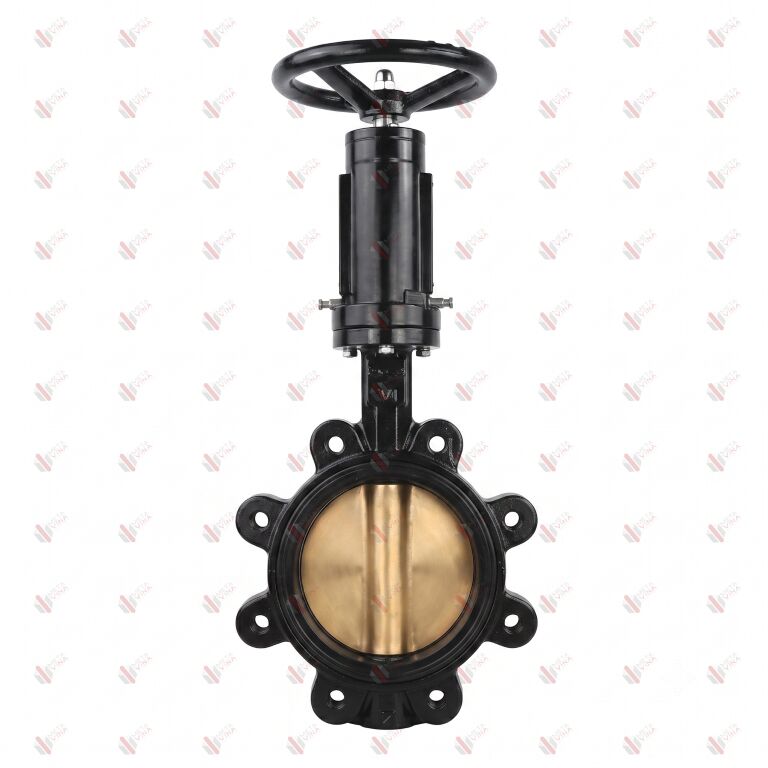

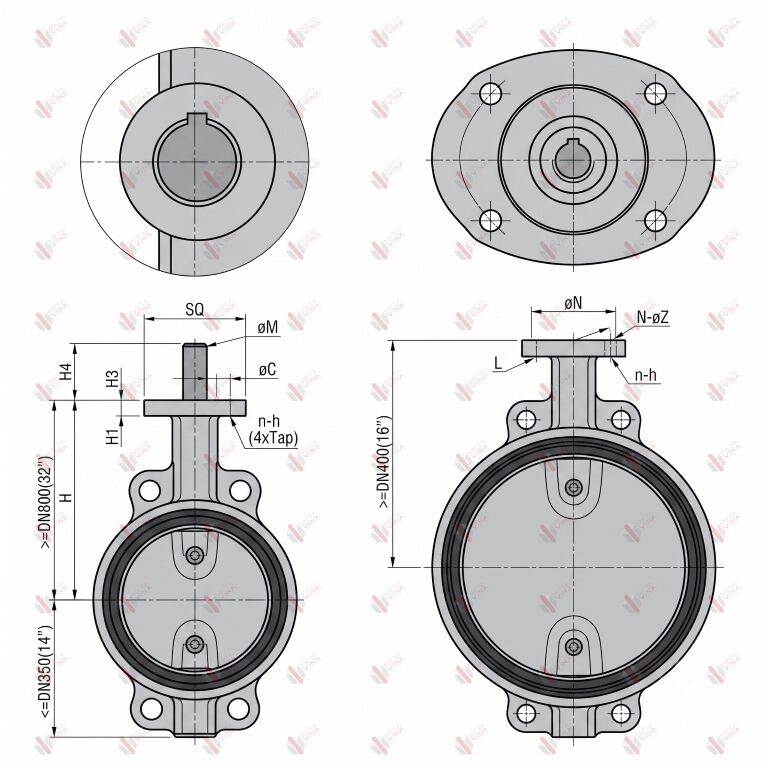

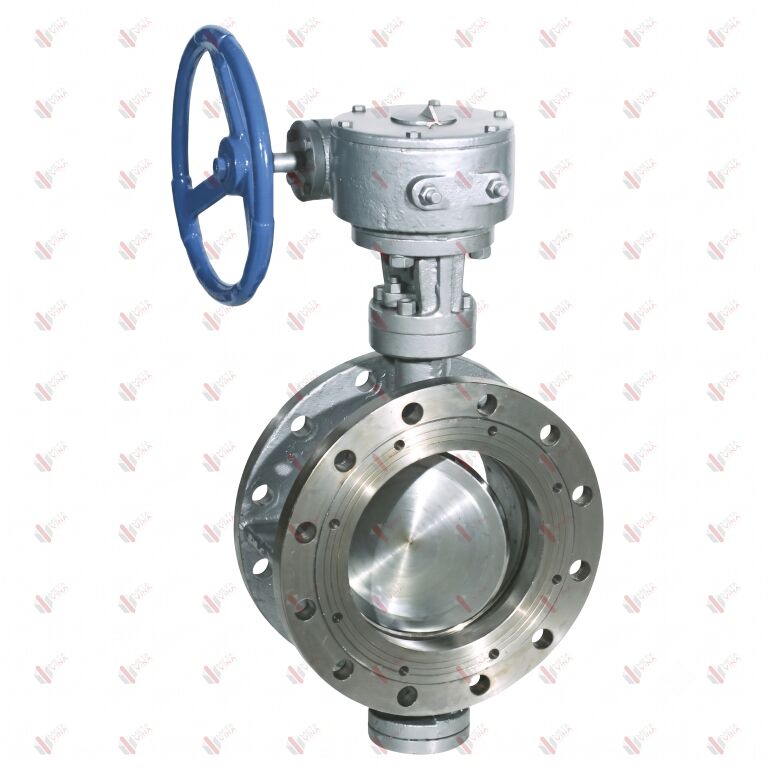

| Kiểu kết nối: | Wafer (kẹp bích), Lug hoặc Mặt bích |
| Tiêu chuẩn bích: | JIS 10K, DIN PN10/PN16, ANSI 150 |
| Áp lực làm việc: | PN10 / PN16 (10 bar / 16 bar) |
| Nhiệt độ làm việc: | -10°C đến 80°C |
| Môi trường sử dụng: | Nước sạch, nước thải nhẹ, hệ thống HVAC, trạm bơm |
| Tên phụ kiện | Số lượng tiêu chuẩn | Đặc điểm & Yêu cầu kỹ thuật | Lưu ý quan trọng |
| Mặt bích | 02 cái / van |
|
Thường là mặt bích lồng hoặc mặt bích cổ hàn. Không dùng cho van vi sinh, van nối rãnh hoặc van hàn nối trực tiếp. |
| Ty ren suốt | Theo số lượng lỗ trên mặt bích |
|
Cần dùng hai đai ốc cho mỗi ty ren để siết chặt cố định ở hai đầu. |
| Bu lông lục giác | Theo số lượng lỗ bích nhân đôi |
|
Đối với van tai bích, cần tính toán kỹ chiều dài bu lông, tránh chọn loại quá dài gây cấn khi vặn vào lỗ ren. |
| Đai ốc | Tương ứng với số lượng bu lông hoặc ty ren | Dùng kèm ty ren (hai hạt cho mỗi ty) hoặc bu lông (một hạt cho mỗi bu lông đối với van hai mặt bích). | Luôn phải siết lực đều tay và đối xứng chéo nhau (theo hình ngôi sao) để van không bị chênh lệch, tránh kẹt đĩa van. |
| Vòng đệm | 1 – 2 cái / bu lông | Bao gồm vòng đệm phẳng (giúp phân bổ đều lực siết) và vòng đệm vênh (giúp chống hiện tượng nới lỏng). | Bắt buộc nên trang bị để bảo vệ bề mặt mặt bích và duy trì lực siết khi hệ thống đường ống có hiện tượng rung lắc. |
| Gioăng làm kín | 0 hoặc 2 cái / van |
|
Nếu thân van đã có đệm cao su bao phủ phần mặt bích tiếp xúc, tuyệt đối không lót thêm gioăng rời để tránh tình trạng rò rỉ. |
| Bộ cùm kẹp vi sinh | 02 bộ / van | Ứng dụng: Dành riêng cho van bướm vi sinh (sử dụng trong ngành thực phẩm, dược phẩm, y tế). Cấu kiện này thay thế hoàn toàn mặt bích và bu lông. | Quá trình tháo lắp rất nhanh, yêu cầu đường ống cũng phải được hàn đầu nối kẹp đồng bộ tương ứng. |
| Gioăng vi sinh | 02 cái / van | Dùng lót bên trong bộ cùm kẹp vi sinh. Vật liệu: silicon, cao su tổng hợp hoặc các loại nhựa an toàn đạt tiêu chuẩn vệ sinh an toàn thực phẩm. | Phải được kiểm tra và thay thế định kỳ để đảm bảo vệ sinh vô trùng. |
| Khớp nối rãnh | 02 bộ / van | Ứng dụng: Dành riêng cho van bướm nối rãnh, thường được ứng dụng phổ biến trong hệ thống phòng cháy chữa cháy. | Bao gồm vỏ cùm bằng gang bọc bên ngoài gioăng cao su chữ C. Quá trình thi công cực kỳ nhanh chóng và hoàn toàn không cần hàn nối đường ống. |
